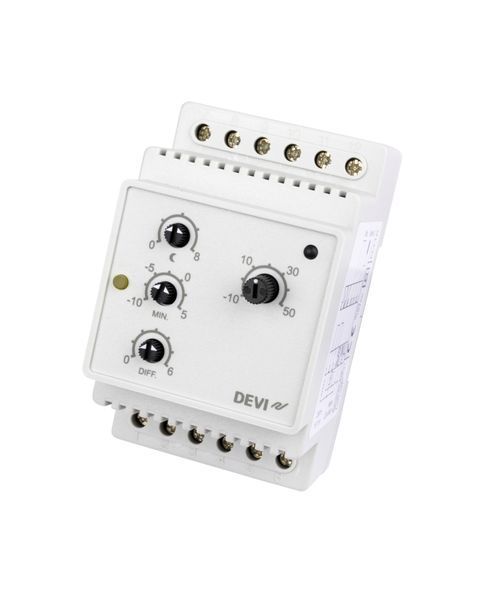

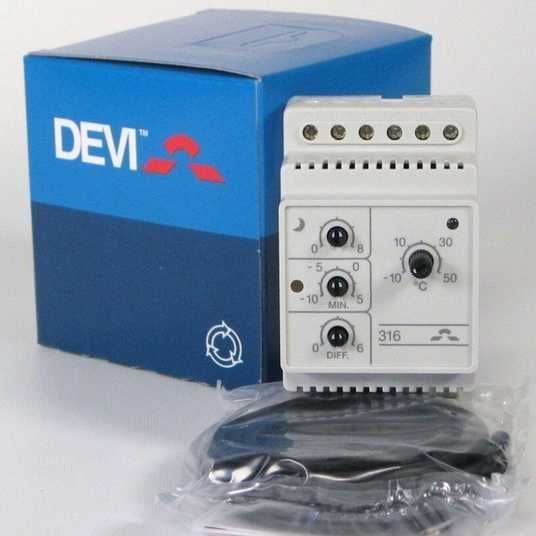

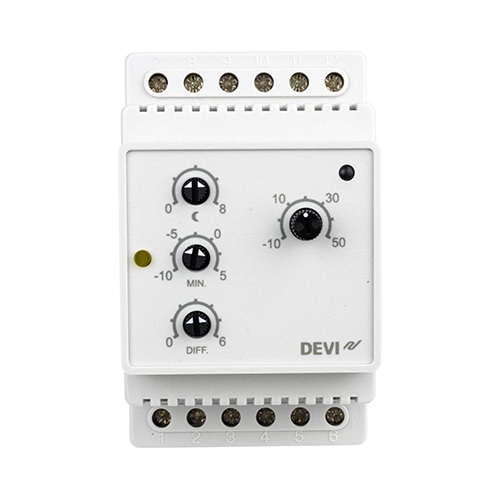

Універсальний електронний терморегулятор з розширеними функціональними можливостями, призначений для встановлення у щит на профіль DIN.
Використовується для керування системами сніготанення на грунті, захисту від обледеніння покрівлі, кондиціонування, системами технологічного підігріву. Можливе також використання у системах повного опалення або комфортного підігріву «Тепла підлога».
Реле має непотенціальні виходи, так званий «сухий контакт», не з'єднаний з мережею живлення 220 В.
Гістерезис (ручка «DIFF»).
Гістерезис - це різниця між температурою увімкнення кабельної системи і температурою ї вимкнення. Може встановлюватись в межах від 0,2 до 6 °С. Наприклад, якщо температуру встановлено на 18 °C (ручка «°C»), a гістерезис на 3 °С (ручка «DIFF»), то терморегулятор увімкне обігрів при температурі нижче 18 °С і потім відключить його при досягненні температури вище 21 °C (18 °C + 3 °C = 21 °C). Обігрів знову буде увімкнений, коли температура опуститься нижче 18 °C.
Зовнішній датчик температури повітря слід кріпити таким чином, щоб він не зазнавав впливу прямих сонячних променів.
Регулювання температури - звичайний режим I.

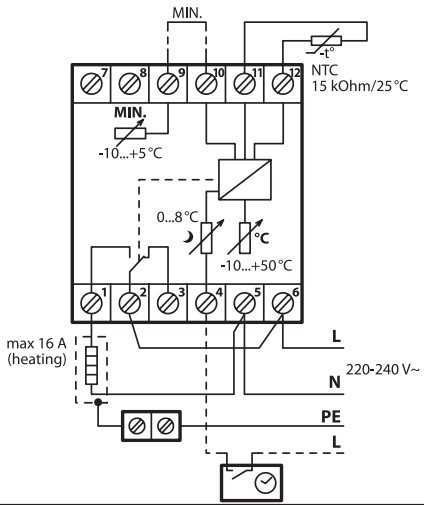

Контакти 9 і 10 (MIN.) розімкнені. Звичайний режим регулювання – аналогічно DEVIreg" 330. Найчастіше використовується для керування системою опалення або охолодження. Потрібна температура встановлюється основною ручкою «°C» з діапазоні від -10 °С до +50 °С. Потрібно переконатись, що гістерезис (ручка «DIFF») встановлений, як потрібно. Наприклад, у разі регулювання температури у приміщенні рекомендований гістерезис 1 °С
Регулювання температури - диференційний режим II.
Контакти 9 і 10 (MIN.) замкнуті. Таке регулювання допоможе уникнути проблем зі снігом і льодом, що виникають при температурі повітря приблизно 0 °С або при невеликому «мінусі». Оскільки такий принцип регулювання вимагає встановлення діапазону температур, в якому система буде увімкнена, немає необхідності тримати увімкненою систему при температури повітря, наприклад, нижче – 10 °С.
Мінімальна температура встановлюється ручкою «MIN.» у межах -10..+5 °C.
Максимальна температура встановлюється ручкою «°C» у межах -10..+50 °С.
Наприклад, якщо обігрів повинен працювати при температурі від +3 °С до -6 °С, то ручка «MIN.» виставляється на -6 °С, а ручка «°C» - на +3 °С.
Обігрів вмикається, коли вимірювана температура знаходиться між встановленими температурами. Коли температура опускається нижче мінімального значення, нагрів відключається, і засвічується жовтий індикатор біля ручки «MIN.». Коли температура піднімається вище максимального значення, нагрів відключається, і обидва індикатори гаснуть.
У цьому режимі клеми 9 і 10 мають бути замкнені. Однак іноді виникає потреба увімкнення системи при температурах, нижчих за встановлену ручкою «MIN.». Наприклад, під час першого запуску системи за наявності снігу, який випав раніше, і за температури повітря нижче -10 °С, або у разі рідкісного випадку випадіння снігу за таких низьких температур. У цьому випадку, для можливості увімкнення системи, на контакти 9 і 10 треба встановити вимикач (розмикач) для ручного запуску системи за температури, що є нижчою за встановлену ручкою «MIN.».
